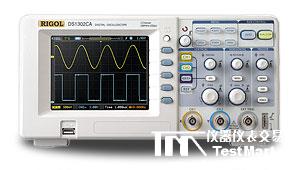

型号 DS1302CA DS1202CA DS1102CA DS1062CA
带宽 300MHz 200MHz 100MHz 60MHz
实时采样率 2 GSa/s（单通道）1 GSa/s（双通道）
等效采样率 50 GSa/s
波形刷新率 2000次每秒
存储深度 10K每通道


特点及优点
1. 提供高达 2 GSa/s 的实时采样速率，50 GS/s 的等效采样率；保证有效捕获实时瞬态信号，
同时可观察重复信号的微妙细节
2. 波形刷新率高达2000次每秒
3. 超薄设计，体积小巧，大大减小桌面占用面积
4. 64K色 TFT彩色液晶显示
5. 存储深度：10K采样点（单通道），5K采样点（双通道）
6. 丰富的触发功能：边沿、视频、脉宽、斜率、交替等
7. 可调触发灵敏度：有效滤除有可能叠加在触发信号上的噪声，防止误触发
8. 20种自动测量功能
9. 光标测量包括手动模式、追踪模式和自动测量模式
10. 10组波形、10组设置存储、位图存储、CSV存储
11. 加、减、乘、FFT、反相等多种波形运算功能
12. 独特的数字滤波器和波形录制功能
13. 内置硬件频率计
14. 双通道 + 外触发，根据带宽的不同分成了300 MHz，200 MHz，100 MHz，60 MHz等多种型号
15. 标准配置接口：USB Device，RS-232；USB Host，支持U盘和USB接口打印机
16. 标配 通过/失败 检测功能：采用“光电隔离”方式，有效避免电磁干扰
17. 多种语言用户界面，嵌入式帮助系统

卓越性能

高采样率
高达2 GSa/s的实时采样率和50 GSa/s的等效采样率，可以获得更加丰富的信号细节

快速刷新
高达2000次每秒的波形刷新率，可以快速捕获转瞬即逝的信号和异常事件，提高波形捕获能力，加快电路调试进程
丰富的触发功能

可调触发灵敏度
有效滤除有可能叠加在触发信号上的噪声，防止误噪声

交替触发
是一项模拟示波器的功能在数字示波器中的重现

斜率触发
依据信号的上升&下降时间来判断触发

上升&下降沿触发
主要应用于通过眼图方式观察周期信号，一般在高档示波器中才可见到
信号再现
DS1000CA与RIGOL DG系列函数/任意波形发生器可以实现无缝互连。通过USB接口，DG系列函数/任意波形发生器可以直接访问DS1000CA的波形内存，并再现波形，方便对瞬态信号的进一步研究。
示波器通过USB接口把信号传送给函数/任意波形发生器

示波器捕捉的波形
信号发生器再现的波形
人性化设计

波形亮度
可调节波形亮度，更有效地观察波形

文件管理器
可以方便地操作U盘和本地存储中的文件

嵌入式帮助
长按当前键3秒钟，可自动进入帮助系统
标准配件

电源线

探头2根

用户手册＋产品保修卡
可选配件

USB-GPIB转换模块

USB 数据线

RS-232 串口线

仪器包
性能参数
设备型号 DS1302CA DS1202CA DS1102CA DS1062CA
带宽 300 MHz 200 MHz 100 MHz 60 MHz
存储深度 10K采样点（单通道） 5K采样点（双通道）
通道 双通道 ＋ 外触发
实时采样率 2 GSa/s（单通道）1 GSa/s（双通道）
等效采样率 50 GSa/s
上升时间 1.2 ns 1.7 ns 3.5 ns 5.8 ns
输入阻抗 1 MΩ || 15 pF，50 Ω 1 MΩ || 15 pF
时基范围 1 ns/div 至 50 s/div 2 ns/div 至 50 s/div 5 ns/div 至 50 s/div
李沙育图形 带宽 300 MHz 200 MHz 100 MHz 60 MHz
相位差  ± 3°
触发模式 边沿、视频、脉宽、斜率、交替
触发源 CH1，CH2，Ext，Ext/5，AC Line

相同参数
垂直灵敏度 2 mV/div 至 10 V/div
垂直分辨率 8位
输入耦合 直流、交流、接地
最大输入电压  300 V (DC + AC 峰值)
滚动范围 500 ms/div 至 50 s/div
自动测量 峰峰值、幅值、最大值、最小值、顶端值、底端值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟1→2 、延迟1→2的测量
光标测量 手动模式、追踪模式和自动测量模式
数学运算 ＋，－，×，FFT
存储 内置：10组波形、10组设置
USB：位图存储、CSV存储、波形设置
接口 USB Device，USB Host，RS-232，P/F Out (Isolated)
显示 64K色TFT彩色液晶，320 x 234
电源  全球通用，100 – 240 V / 50 W 最大值
重量 2.3 kg
